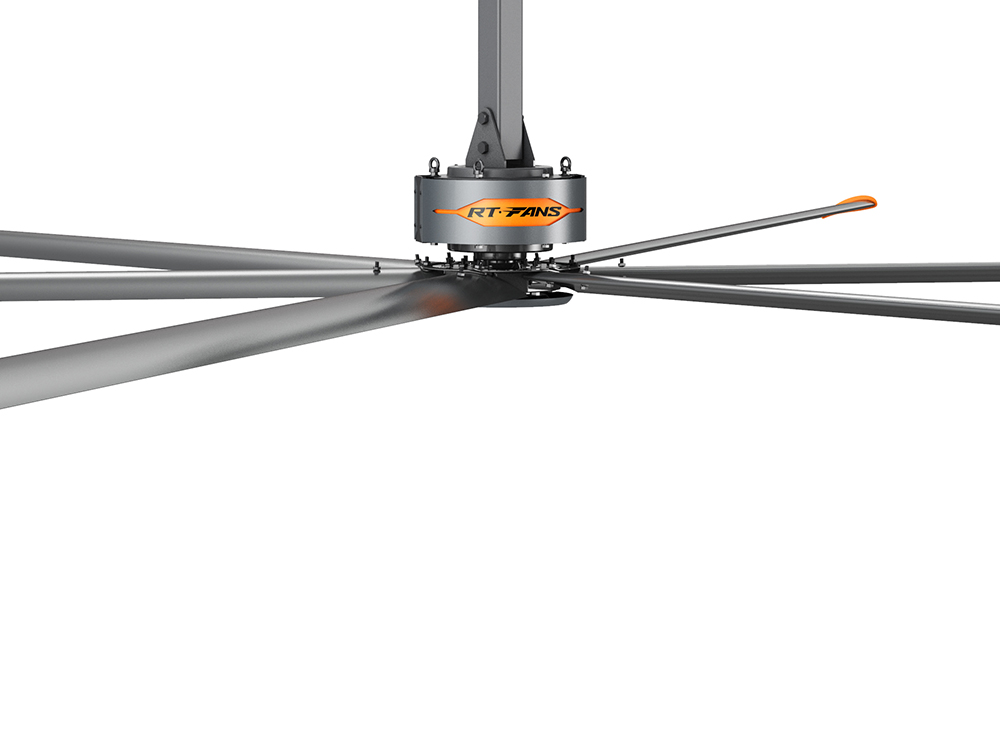

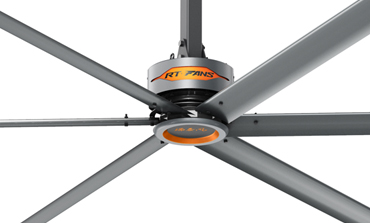

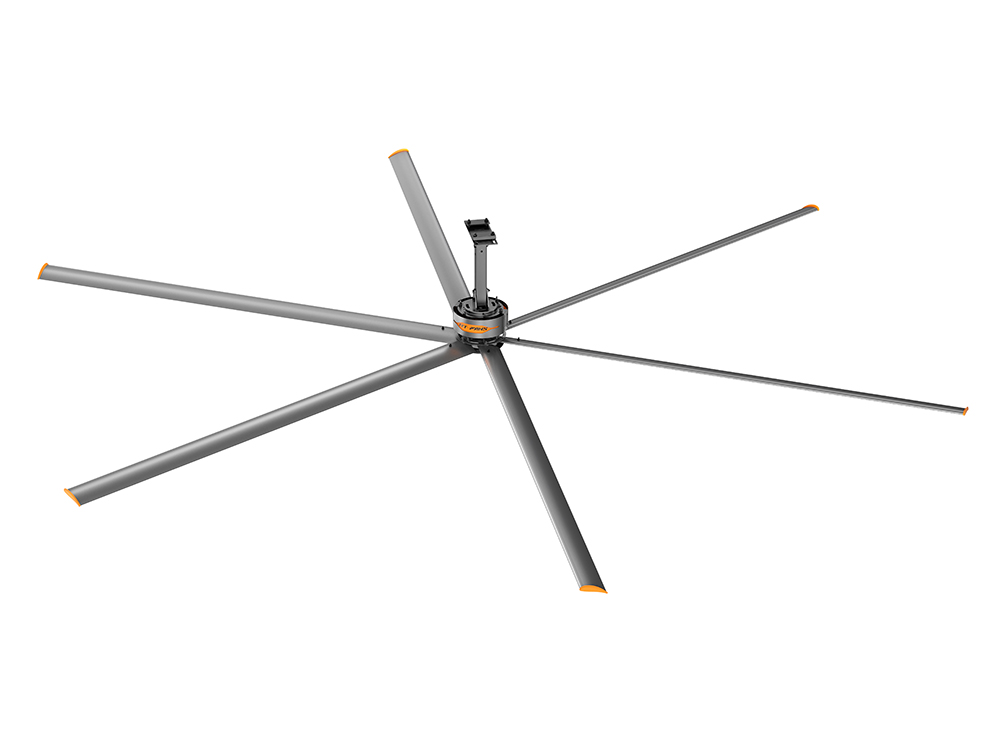

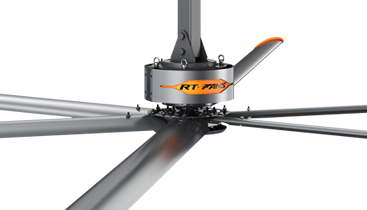

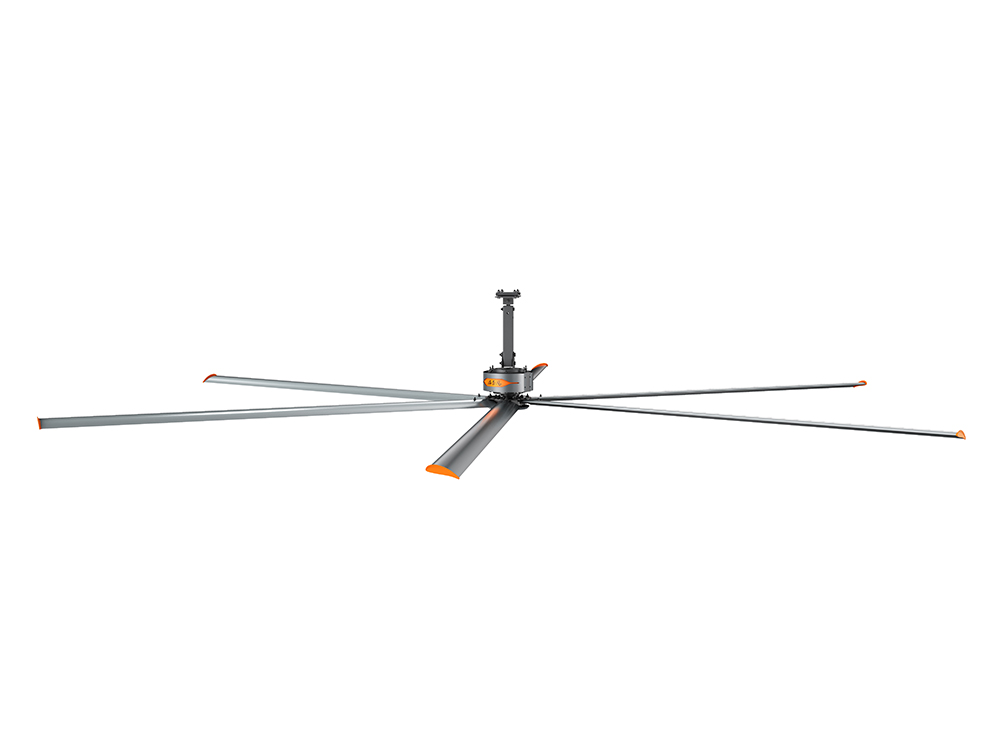

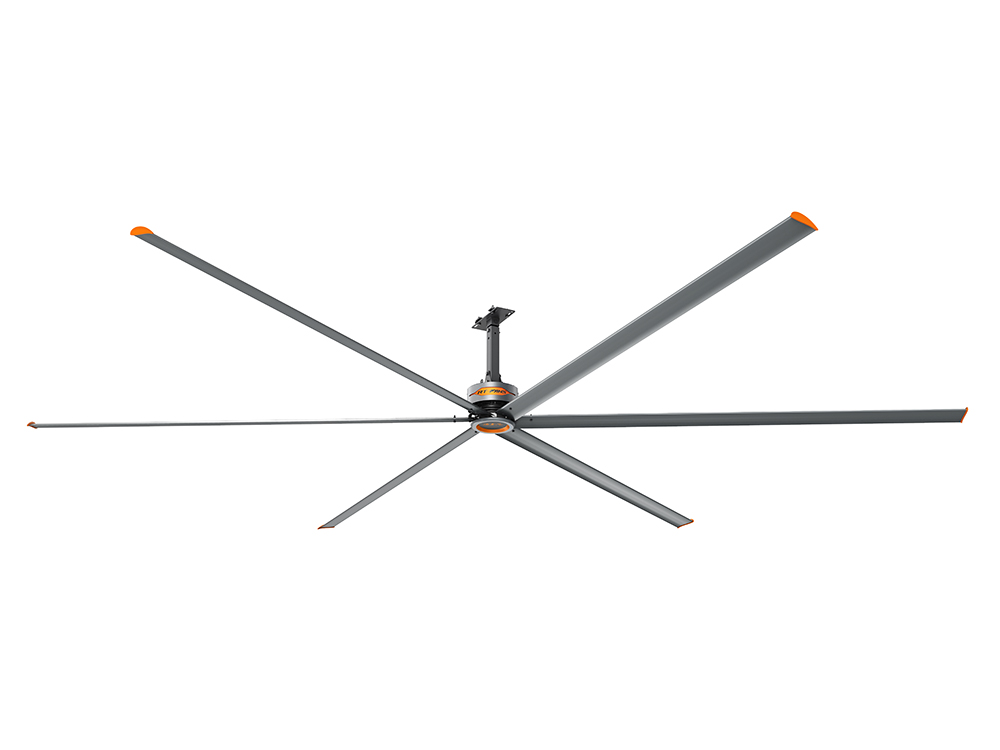

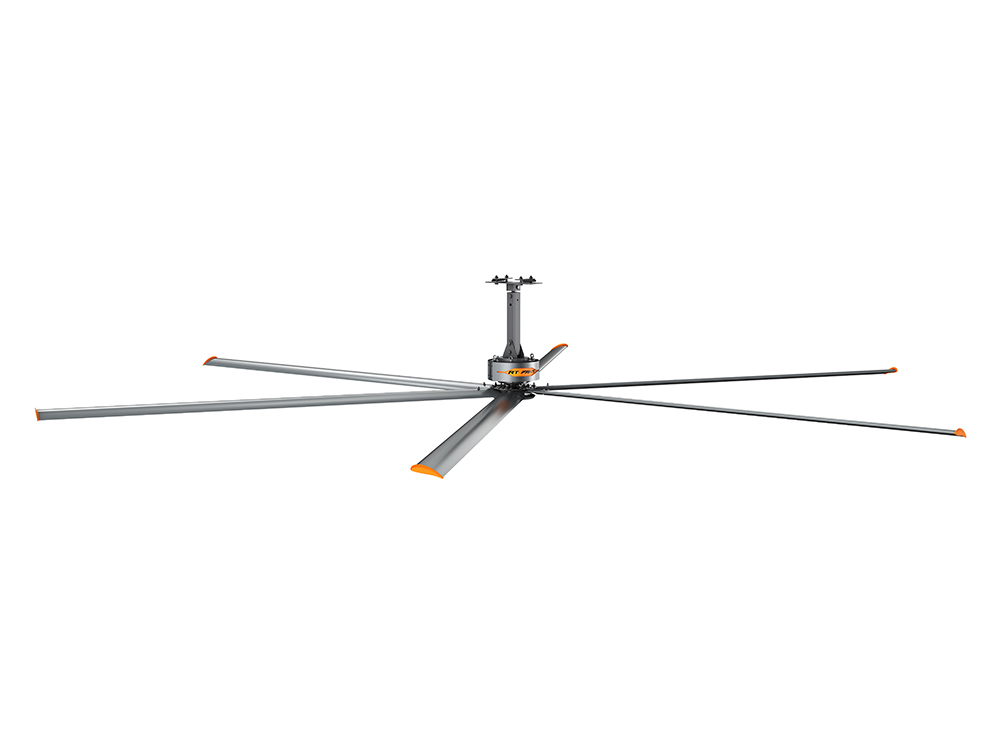

產品名稱:大型永磁直驅風扇
英文名:Large permanent magnet direct drive multi-function fan 來源:瑞兆偉業 瀏覽次數:
產品規格型號列表Product Model List
規格型號 Model | 風扇直徑 (米)FT | 風量(CMM) 立方/分鐘 | 電壓 (V) | 標稱功率 (kw) | 電流 380V/220V(A) | 轉速 (rpm) | 最大作用范圍 (平方米)Sqm | 噪音 (dBA) | 自重 (kg) |
RTF-DF-7E | 7.3m/24 | 13800 | 380 | 1.2 | 2.5/4.3 | 20~53 | 1800 | 39 | 115 |
RTF-DF-6E | 6.1m/24 | 12000 | 380 | 0.85 | 1.4/2.4 | 20~55 | 1380 | 39 | 105 |
RTF-DF-5E | 5.2m/18 | 10500 | 380 | 0.65 | 1.6/2.7 | 20~60 | 1050 | 39 | 100 |
備注:上表三款風扇由上至下,實際每小時能耗大約僅為0.88KW、0.68KW、0.55KW。以上三種規格扇葉長度用戶不可擅自改變,否則可能會引起故障,因此不在保修范圍。
大型風扇降溫原理及功能Cooling Principle & Function o f Large Industrial Fan
原理 自然通風涼爽理念結合現代航空機翼技術,通過巨大扇葉緩慢的旋轉從而帶動氣流的流動,產生持續不斷、立體循環風。
大面積微風流動加快了人體體表汗液的蒸發速度,產生自然降溫,就像人剛剛游泳出海后感受海風吹拂的涼爽感覺一樣,讓人體皮膚表面感受到4-6攝氏度的溫差,另外瑞泰風大型工業風扇特性,通過改變風速大小的變化,在調節人體感受的同時保持身體水分,從而增強了人體感覺的舒適度。
瑞泰風自主研發制造了一臺HVLS大風量、低轉速工業大風扇。 優勢
1、風量大覆蓋廣:每分鐘空氣流通量13800m3,單機最大覆蓋面積可達1800平方米;
2、極小的投資良好的效果,超高性價比:廠房面積過大,安裝空調成本太高,一般通風設備沒有用武之地而大風扇能以小投資,達到良好的綜合效果;
3、取代空調:可使人體感受約5-7℃的溫差效應,部分場所可與傳統空調輪值使用,從而一定程度上達到取代中央空調的效果;
4、高效節能:用電量極小,高效節能,低碳環保;
5、免維護壽命長,專業無憂服務:創新技術,低轉速、磨損少,免維護,壽命長;19年行業前沿服務經驗,擁有大量應用案例,為用戶提供獨到的高價值一站式解決方案;
6、品質穩定:高端配置,品質穩定。
功用 1、空氣流動:大面積的微風吹拂,實現自然立體式的空氣流動;
2、四季適用:強化環境通風,春秋季涼爽,夏冬季舒適;
3、制冷效果:在與冷風機組合使用時,可達到類似中央空調甚至更為優勝的新風涼爽效果
4、通風除塵:通風換氣,與換氣設備結合,可實現環境排煙除塵;
5、冬季效用:冬季采暖時,可以低速轉動,將分層的熱流空氣進行有效的余熱利用;
6、調節空氣濕度:保持室內干燥。
效果
1、覆蓋面廣:超大直徑(7.3米)、低轉速,大范圍內促使空氣有序流動,每臺風扇的有效近似覆蓋面積超過1000平米以上;
2、多角度空氣循環:氣流由上而下成錐形往地面推動,到地面沿水平方向流動,遇到側面阻隔或鄰近風扇的水平氣流后向上推動到屋面,從而多角度地強化空氣循環流通;
3、與室外新風交換:流動的空氣可以迅速通過門窗或屋頂風機與室外新風進行交換,減少了室內渾濁氣體的滯留;
4、人體舒適降溫:持續輕柔的微風能加快人體表面汗液的蒸發速度從而產生涼爽的降溫效果,使人體感受4-6攝氏度的溫差效應;
5、安裝不影響工作:風扇安裝在離地面5.5米以上的上部空間,通過卡夾方式固定在屋面結構梁上,不會影響任何地面工作區域正常工作進程,安全可靠。
產品核心技術Product core technology
- 輪轂一最大安全保障
- 電機減速機一專屬定制
- 控制系統一精益求精
- 扇葉一大風量效果

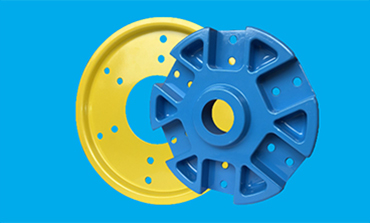

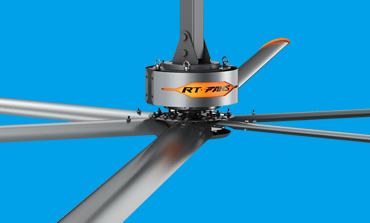

輪轂——高品質鋁合金材質,防墜裝置,安全保障6061-T6超硬鋁合金+精密高壓鍛造技術(σb達570MPa)+T6熱處理工藝+CNC精密加工手段+動平衡全檢品質,采用目前國內獨到的防脫盤與輪轂上蓋結合裝置,保障上下底盤結合固定扇翅的安全問題,同時減輕整機重量,提高電機效率達到完美結合。防脫盤采用下置與輪轂緊密連接的安裝方式,改善了目前市面上防脫盤連接機架,存在一定運行意外風險現狀:
◆ 40年的可靠壽命設計;
◆ 10倍大風扇受力結構強度設計;
◆ 確保產品的公差和動平衡,猶如汽車輪轂般精準可靠。
電機減速機——世界知名廠商德國諾德為瑞泰風專屬定制
◆瑞泰風繼續引領市場,率先采用德國諾德IE2高效電機,也是諾德進入中國以來,唯一一個為戰略合作伙伴進行高品質產品定制;
◆德國NORDL加大機座號的同軸斜齒輪減速機(輸出軸徑40mm)一一加大軸徑,安全高度保障,減小徑向力的風險,安全保障之一;
◆Shell牌頂級Omala S4超長壽命的合成齒輪潤滑油,2萬小時免維護一一提高油品出廠品質,安全保障之一;
◆德國頂級原裝進口Simrit輸出軸雙油封設計一一減小油封漏油的可能性,長期質保保障;
◆箱體自動排氣閥一一減少了油品乳化的風險,安全保障之一;
◆原裝進口SKF-VL加強型滾子軸承一一減小徑向偏移,終身質保。
可選控制系統(一):科技創新控制系統◆采用瑞泰風最新一代控制技術
可選控制系統(二):采用高標準專業配置、精益求精◆ 采用丹麥“丹佛斯”變頻器。內置射頻干擾濾波器和制動斬波器,具有抑制無線電干擾和制動功能;
◆ 具有接地故障、過溫和短路保護等功能;
◆ 無級調速,具有故障保護功能;
◆ IP55防護等級和NEMA1標準控制箱。
※ 說明:兩種控制客戶可選。
扇葉——高性能材質與工藝,完美設計、超大風量 根據機翼形仿真軟件及結合風洞試驗潛心研發出來的瑞泰風獨有的螺旋漿造形,確保風扇效果的最揮,美航進口高性能鋁合金材質:AA6063T6511一一終身質保,采用擠壓工藝;
◆ 6扇螺旋槳形,美航進口高性能鋁合金材質:AA6063T6511—終身質保;
◆ 美航Profili V2機翼形仿真分析軟件研發出來的造形設計—確保風扇效果的舒適感;
◆ 扇葉采用國內創作的----內置鋼索、分筋滿筋結合、扇葉的固定采用點面線安全方式
◆ 扇葉的外形尺寸根據空氣力學原理,將使風量更大,同時也使的整機重量減輕、電機效率提升更高。
產品安裝條件Product Installation Condition
A、怎樣的建筑適合安裝大型風扇? 只要廠房高度在5.5 米以上,無論廠房結構是鋼結構、混凝土結構、球形網架結構或復雜結構皆可安裝;
安裝場所也無特別要求,比如廠房、倉庫、商業中心、火車站、汽車站、展館、畜牧場皆可安裝;
廠房?jī)?nèi)部有無行車皆可安裝220V、380V皆可安裝;
B、安裝的基本要求 1)風扇的安全、有效安裝空間距離大于1.2 米以上;
2) 選擇安全的承載大梁進行安裝,否則我司可根據現場進行改造后安裝;
3) 特殊安裝場所我司可根據現場進行改造后安裝。
產品安裝細節Product Security details
- 1、安全措施
- 2、安全裝置
- 3、安裝人員必備
- 4、售后服務
1)安全環:意外發生時起到保護作用,杜絕任意部件滑落;

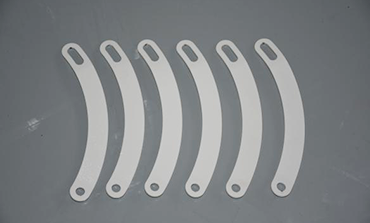

2)扇葉L形安全環:重新將所有扇葉兩兩連接在一起,成為整體結構;

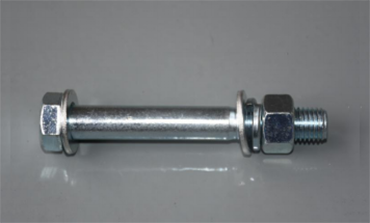

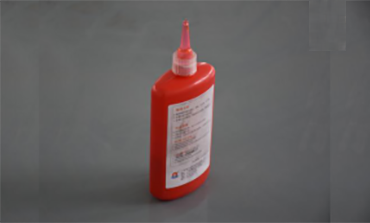

3)緊固件:所有緊固件高達8.8級高強度工業螺栓,實際應力達10倍以上,同時配合瑞泰風緊固膠進行防松動保障;
4)鋼絲牽引:每根鋼絲拉索應力強度可達1000KG,每個連接點設置多重保護;
5)意外發生變頻控制系統自動報警停止。
6)行業發明創新安全防脫裝置全面應用,瑞泰風新的安全防脫裝置應用代表著中國工業風扇領域安全措施的全面升級
◆ 售后熱線 400-7757-027
◆ 整機保修三年,機械部分扇葉、輪轂等終身質保,保期長提供提供優質繼保服務;
◆ 免費提供廠房通風改善組合方案,在客戶廠房搬遷需要時提供風扇拆遷服務;
◆ 華南區、華東區、華北區、華中區、西南西北區、大客戶、海外部都配有專門的人員進行專業、貼心服務。
◆本公司銷售服務網絡健全,在客戶擴張布局時,本公司可提供伙伴隨行式的一站式繼續服務
